W jaki sposób produkowane są części toczone typu szwajcarskiego, aby spełnić wymagania przemysłowe o wysokiej precyzji?

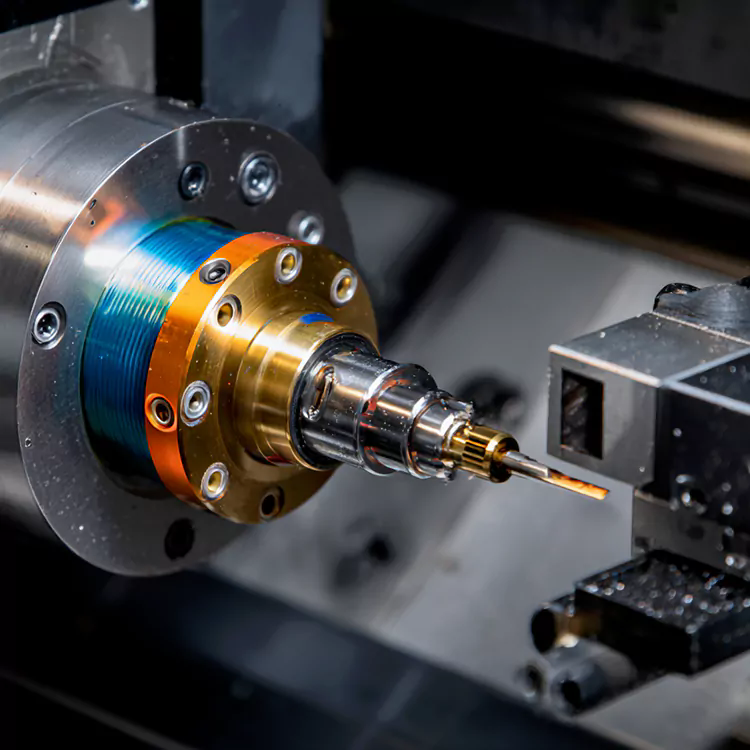

Części toczone typu szwajcarskiegoto precyzyjnie obrobione elementy produkowane na szwajcarskich tokarkach CNC, zwanych także tokarkami z przesuwnym wrzeciennikiem. Maszyny te zostały pierwotnie opracowane dla szwajcarskiego przemysłu zegarmistrzowskiego, gdzie wymagana była wyjątkowa dokładność wymiarowa i spójność powierzchni. Obecnie szwajcarska technologia toczenia jest szeroko stosowana w urządzeniach medycznych, zespołach lotniczych, systemach motoryzacyjnych, elektronice, automatyce przemysłowej i sprzęcie do kontroli płynów.

Cechą charakterystyczną części toczonych typu szwajcarskiego jest metoda obróbki, a nie kategoria pojedynczego komponentu. W odróżnieniu od konwencjonalnego toczenia CNC, półfabrykat w tokarce typu szwajcarskiego jest podtrzymywany przez tuleję prowadzącą blisko narzędzia skrawającego. Taka konfiguracja minimalizuje ugięcie podczas obróbki, szczególnie w przypadku długich, smukłych części o wąskich tolerancjach. W rezultacie można osiągnąć złożone geometrie, mikrocechy i stałą powtarzalność w produkcji wielkoseryjnej.

Parametry techniczne i możliwości produkcyjne

Części toczone typu szwajcarskiego charakteryzują się ścisłą kontrolą wymiarową, możliwością dostosowania materiału i stabilnością procesu. Ich wydajność jest ściśle powiązana z konfiguracją maszyny, strategią narzędziową i systemami zapewnienia jakości. Poniżej znajduje się skonsolidowany przegląd powszechnie przywoływanych parametrów technicznych stosowanych przez producentów i nabywców przy ocenie komponentów toczonych w Szwajcarii.

Obróbka typu szwajcarskiego umożliwia wykonanie wielu operacji w jednym ustawieniu. Oprzyrządowanie napędzane i wrzeciona pomocnicze umożliwiają obróbkę od tyłu, redukując operacje wtórne i skumulowane nakładanie się tolerancji. Ta stabilność procesu jest szczególnie istotna w branżach regulowanych, gdzie sprawdzana jest spójność poszczególnych części.

Wybór materiału odgrywa kluczową rolę w określaniu strategii obróbki. Na przykład austenityczne stale nierdzewne wymagają zoptymalizowanych parametrów skrawania i kontroli wiórów, podczas gdy stopy tytanu wymagają zarządzania ciepłem i sztywnego oprzyrządowania. Tokarki szwajcarskie zostały zaprojektowane tak, aby uwzględniać te różnice bez utraty dokładności wymiarowej.

Kontrola jakości części toczonych typu szwajcarskiego zazwyczaj obejmuje kontrolę w trakcie procesu połączoną z weryfikacją poprodukcyjną. Statystyczna kontrola procesu (SPC) jest często wdrażana w celu monitorowania trendów wymiarowych, zapewniając długoterminową stabilność podczas długich serii produkcyjnych.

Logika aplikacji i rozważania projektowe w różnych branżach

Części toczone typu szwajcarskiego są często wybierane, gdy geometria komponentu lub wymagania funkcjonalne przekraczają możliwości standardowych metod toczenia. Ich zastosowanie nie ogranicza się do jednego sektora, ale obejmuje wiele branż, w których niezbędna jest precyzja, powtarzalność i kompaktowa konstrukcja.

W produkcji urządzeń medycznych części te są wykorzystywane w narzędziach chirurgicznych, komponentach wszczepialnych i sprzęcie diagnostycznym. Projekty często obejmują mikrośrednice, cienkie ścianki i złożone elementy wewnętrzne. Zgodność z normą ISO 13485 i wymogami dotyczącymi identyfikowalności materiałów ma dalszy wpływ na planowanie produkcji.

Zastosowania lotnicze i obronne opierają się na częściach toczonych typu szwajcarskiego w obudowach czujników, elementach złącznych i elementach systemu sterowania. W tym przypadku należy zachować dokładność wymiarową w przypadku wibracji, zmian temperatury i naprężeń mechanicznych. Certyfikaty materiałów i identyfikowalność partii są integralną częścią akceptacji.

W systemach motoryzacyjnych i mobilnych wykorzystuje się szwajcarskie komponenty w układach wtrysku paliwa, zespołach przekładni i złączach elektronicznych. Produkcja na dużą skalę przy minimalnych wahaniach ma kluczowe znaczenie, ponieważ nawet niewielkie odchylenia mogą mieć wpływ na wydajność i trwałość systemu.

Z punktu widzenia projektowania inżynierowie muszą wziąć pod uwagę możliwość wyprodukowania produktu na wczesnym etapie cyklu rozwojowego. Cechy takie jak podcięcia, otwory krzyżowe i drobne gwinty dobrze nadają się do toczenia szwajcarskiego, ale układanie tolerancji, wymagania dotyczące wykończenia powierzchni i twardość materiału powinny być dostosowane do realistycznych możliwości procesu. Wczesna współpraca między zespołami projektowymi i produkcyjnymi zmniejsza cykle iteracyjne i ryzyko produkcyjne.

Często zadawane pytania dotyczące części toczonych typu szwajcarskiego

P: W jaki sposób części toczone typu szwajcarskiego zachowują dokładność podczas długich serii produkcyjnych?
Odp.: Dokładność jest utrzymywana dzięki wspornikowi tulei prowadzącej, sztywnej konstrukcji maszyny, kontrolowanym parametrom cięcia i ciągłemu monitorowaniu za pomocą systemów SPC. Zużycie narzędzi jest zarządzane proaktywnie, a pomiary w trakcie procesu zapewniają korektę odchyleń przed przekroczeniem granic tolerancji.

P: Jakie czynniki decydują o tym, czy komponent powinien być produkowany przy użyciu toczenia szwajcarskiego zamiast konwencjonalnego toczenia CNC?
Odp.: Kluczowe czynniki obejmują stosunek długości do średnicy części, wymagania dotyczące tolerancji, gęstość cech, rodzaj materiału i wielkość produkcji. Komponenty o smukłych geometriach, wielu precyzyjnych elementach lub wąskich tolerancjach zazwyczaj lepiej nadają się do obróbki typu szwajcarskiego.

Perspektywy branżowe, względy dotyczące łańcucha dostaw i zaangażowanie w markę

Ponieważ projekty produktów nadal podążają w kierunku miniaturyzacji i integracji, części toczone typu szwajcarskiego pozostają podstawowym rozwiązaniem produkcyjnym dla branż wymagających precyzji. Podczas gdy technologia obróbki stale ewoluuje, priorytety zamówień w coraz większym stopniu kładą nacisk na niezawodność dostawców, przejrzystość procesów i długoterminową wydajność jakościową.

Globalne łańcuchy dostaw wymagają od producentów wykazania nie tylko możliwości obróbki, ale także spójności dokumentacji, zapisów kontroli i komunikacji. Przewidywalność czasu realizacji i skalowalność są równie ważne, szczególnie dla klientów przechodzących od walidacji prototypów do produkcji masowej.

W tym kontekścieHonorjest uznanym producentem części toczonych typu szwajcarskiego, obsługującym szeroką gamę zastosowań przemysłowych z kontrolowanymi procesami i współpracą skupioną na inżynierii. Nacisk kładzie się na zgodność materiałową, integralność wymiarową i stabilne wyniki produkcji zgodne ze specyfikacjami klienta.

Dla organizacji oceniających dostawców precyzyjnych komponentów lub poszukujących optymalizacji istniejących projektów pod kątem obróbki typu szwajcarskiego niezbędna jest bezpośrednia komunikacja techniczna. Zainteresowane strony zachęca się do omówienia konkretnych wymagań projektu, kwestii materiałowych lub harmonogramów produkcjiskontaktuj się z namiszczegółowe wsparcie i konsultacje.
